Uspravni okviri paletnih regala su više od dva vertikalna čelična stupa. Stubovi, horizontalno ukrućenje, dijagonalno ukrućenje, osnovne ploče i druge strukturne komponente rade zajedno kako bi formirale okvir stalka.
Među ovim komponentama, uspravni nosači okvira igraju važnu ulogu u održavanju geometrije i krutosti okvira. Nosač povezuje uspravne stupove i čini dio strukturalnog puta kroz koji se sile prenose unutar sistema regala.
Razumijevanje kako funkcionira učvršćenje paletnih regala može pomoći menadžerima skladišta da prepoznaju zašto ove komponente ne bi trebalo ukloniti, modificirati ili oštetiti bez odgovarajućeg tehničkog pregleda.
Šta je učvršćenje uspravnog okvira za palete?
Uspravni okvir se sastoji od konstruktivnih elemenata koji povezuju vertikalne stupove okvira paletnog regala. Ovisno o dizajnu stalka, ovi elementi mogu uključivati horizontalne i dijagonalne nosače raspoređene na različitim pozicijama duž okvira.
Nosači pomažu u povezivanju dva uspravna stupa u kruti okvir umjesto da ih ostavljaju kao neovisne vertikalne elemente.
U konvencionalnom sistemu paletnih regala, uspravni okvir radi zajedno sa gredama, spojevima greda, osnovnim pločama i drugim komponentama kako bi stvorio kompletnu strukturu regala.

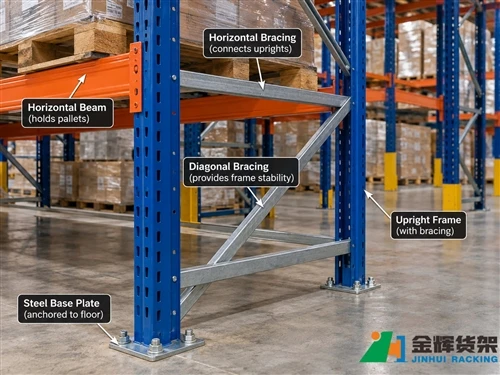

Koje komponente čine uspravni okvir?
Tipičan uspravni okvir paletnog regala može uključivati nekoliko strukturnih komponenti:
- Vertikalni uspravni stupovi
- Horizontalno učvršćivanje
- Dijagonalno učvršćivanje
- Osnovne ploče
- Hardver za povezivanje
- Ostale komponente okvira određene dizajnom stalka
Tačna konfiguracija zavisi od sistema regala i inženjerskih zahtjeva. Komponente stoga treba tretirati kao dijelove jednog cjelovitog okvira, a ne birati ili modificirati nezavisno.
Kako uspravni nosači podržavaju okvir stalka?
Uspravni stupovi predstavljaju glavne vertikalne strukturne elemente okvira, dok učvršćivanje povezuje stupove i pomaže u održavanju željene geometrije okvira.
Kada je okvir stalka pravilno sastavljen, učvršćenje pomaže da stubovi rade zajedno kao jedan strukturalni sklop. Ovo je važno jer je paletni regal podložan težini većoj od statičke težine uskladištenih paleta. Aktivnost viljuškara, postavljanje paleta, konfiguracija regala i drugi radni uslovi takođe mogu uvesti sile u strukturu.
Učvršćivanje stoga čini dio projektiranog sklopa stalka, a ne funkcionira kao dekorativna veza između stupova.
Horizontalno utezanje naspram dijagonalnog učvršćenja
Horizontalni i dijagonalni nosači mogu služiti različitim geometrijskim funkcijama unutar uspravnog okvira.
| Bracing Type | Tipična funkcija |
|---|---|
| Horizontal Bracing | Povezuje uspravne stupove preko okvira i pomaže u održavanju dizajnirane geometrije okvira. |
| Diagonal Bracing | Povezuje različite tačke uspravnih stubova dijagonalno i doprinosi krutosti i stabilnosti okvira. |
| Kompletan sklop za učvršćivanje | Radi sa uspravnim stupovima i drugim komponentama regala kao dio projektovane strukture okvira. |
Stvarni broj, položaj, veličina i raspored nosača treba da prate dizajn proizvođača stalka. Operater u skladištu ne bi trebao pretpostaviti da se proteze mogu premjestiti samo zato što se čini da drugi aranžman pruža sličan izgled.
Zašto se uspravni nosači ne bi trebali ukloniti?
Uklanjanje nosača može promijeniti originalnu strukturnu konfiguraciju uspravnog okvira.
Nosač može izgledati kao relativno mala čelična komponenta, ali čini dio sklopa okvira. Njegovo uklanjanje može promijeniti način na koji stupovi stupaju u interakciju i može utjecati na strukturno ponašanje stalka.
Iz tog razloga, osoblje skladišta ne bi trebalo da uklanja utege kako bi stvorilo dodatni prostor za proizvode, viljuškare, cijevi, transportere, kablove ili drugu opremu bez odgovarajućeg tehničkog pregleda.
Kako uspravno učvršćivanje funkcionira s gredama za palete
Uspravni okviri i grede paletnih regala obavljaju različite funkcije unutar cjelokupne strukture.
Uspravni okvir pruža vertikalnu strukturnu potporu, dok grede povezuju okvire i podržavaju teret paleta na svakom nivou skladištenja.
Dvije komponente moraju biti dizajnirane da rade zajedno. Dužina grede, visina grede, broj nivoa skladištenja, opterećenje paleta, visina regala i konfiguracija rama mogu uticati na zahteve kompletnog sistema regala.
JINHUI selektivni sistemi za paletne regale koriste uspravne okvire, grede, podupirače i sigurnosne dodatke kao komponente modularne strukture za skladištenje paleta.
Saznajte više o JINHUI sistemima selektivnih paletnih regala.
Uspravni okvir okvira i visina stalka
Visina stalka je važan faktor pri dizajniranju uspravnog okvira.
Kako stalak postaje viši, konfiguracija okvira se mora ocijeniti kao kompletna projektirana struktura. Raspored uspravnih stubova, podupirača, greda, veza i ankerisanja treba da odgovara predviđenim dimenzijama regala i uslovima opterećenja.
Operateri skladišta bi stoga trebali izbjegavati tretiranje visokog regala kao jednostavnog standardnog stalka s dodatnim uspravnim dijelovima koji su dodati na vrhu.
Kada se potrebna visina stalka promijeni, proizvođač stalka ili kvalifikovani inženjer treba da pregleda kompletan dizajn okvira.
Kako se teret paleta odnosi na uspravni okvir
Put utovara konvencionalnog paletnog regala može se pojednostaviti na sljedeći način:
Opterećenje paleta → Greda → Uspravni okvir → Osnovna ploča → Pod skladišta
Unutar uspravnog okvira, stupovi i podupirači rade zajedno kao dio konstrukcijskog sklopa.
Zbog toga se kapacitet stalka nikada ne bi trebao ocjenjivati gledajući jednu komponentu izolovano. Greda, uspravni stub, podupirač, veza ili osnovna ploča mogu imati drugačiju funkciju, ali performanse kompletnog stalka zavise od toga kako ove komponente rade zajedno.
Šta može oštetiti uporište uspravnog okvira?
Nosač može biti izložen oštećenjima tokom normalnih skladišnih operacija, posebno u objektima sa čestim prometom viljuškara.
Uobičajeni uzroci mogu uključivati:
- Udar viljuškara
- Nepravilno rukovanje paletama
- Kontakt sa uskladištenim proizvodima
- Neovlaštene izmjene
- Nepravilna instalacija
- Korozija ili izloženost okolišu
- Slučajan kontakt tokom radova na održavanju
Čak i kada se čini da ima samo manja oštećenja, osoblje skladišta ne bi trebalo pretpostaviti da je ona strukturno beznačajna.
Kako pregledati učvršćenje paletnih regala
Rutinska vizualna inspekcija može pomoći u identifikaciji očiglednih problema s uspravnim učvršćivanjem okvira.
Tokom inspekcije potražite:
- Savijene ili vidljivo deformisane proteze
- Napuknute ili oštećene komponente
- Nedostaju proteze
- Labav ili nedostaje hardver za vezu
- Znakovi udara viljuškara
- Neobična distorzija kadra
- Korozija koja utječe na strukturnu komponentu
- Neovlaštene izmjene
Inspekcija bi trebala pokriti kompletan uspravni okvir umjesto da provjerava samo prednji dio stalka. Oštećenja se mogu pojaviti na različitim pozicijama duž okvira i možda neće biti očigledna iz glavnog prolaza.
Šta učiniti ako je uspravni nosač oštećen?
Ako je proteza vidljivo savijena, slomljena, nedostaje ili je na neki drugi način oštećena, zahvaćeni stalak treba procijeniti prije nego što se nastavi normalan rad u tom području.
Osoblje skladišta ne bi trebalo da ispravlja oštećeni nosač čekićem, da zavari komponentu bez odobrenja inženjera, da buši nove rupe ili da zamenjuje strukturni deo improvizovanim delom.
Odgovarajući način popravke ili zamjene ovisi o dizajnu stalka, vrsti komponente, stanju oštećenja i zahtjevima proizvođača.
Zašto su neovlaštene modifikacije učvršćenja problem
Operateri skladišta ponekad modificiraju okvire regala kako bi se prilagodili građevinskim uslugama ili operativnim zahtjevima. Primjeri mogu uključivati uklanjanje nosača kako bi se stvorio prostor za cijev, kabel, transporter ili drugu opremu.
Takve promjene mogu utjecati na originalnu konfiguraciju okvira.
Prije modifikacije bilo koje strukturalne komponente stalka, predloženu promjenu treba pregledati proizvođač stalka ili kvalifikovani građevinski inženjer. Cilj je potvrditi da izmijenjena konfiguracija i dalje ispunjava potrebne strukturne i operativne uvjete.
Uspravno učvršćivanje tokom instalacije paletnog regala
Ispravna instalacija učvršćenja važna je od početka projekta regala.
Uspravni okvir treba sastaviti prema odobrenom dizajnu stalka. Stubovi treba da budu povezani sa navedenim horizontalnim i dijagonalnim ukrućenjima, a okvir treba pravilno postaviti i poravnati prije postavljanja greda i drugih komponenti.
Instalacioni timovi bi također trebali provjeriti je li spojni hardver pravilno instaliran i da li okvir odgovara projektnim crtežima ili uputama za instalaciju proizvođača.
JINHUI-jevi sistemi paletnih regala sastavljeni su od modularnih komponenti regala, što omogućava ugradnju konfiguracije okvira i greda u skladu sa zahtjevima projekta skladišta.
Kako se učvršćivanje odnosi na rekonfiguraciju stalka
Jedna od prednosti modularnih paletnih regala je to što se nivoi skladištenja često mogu podesiti kako bi se prilagodili promjenjivim visinama paleta i konfiguracijama proizvoda.
Međutim, podesive pozicije greda ne treba brkati sa neograničenom modifikacijom uspravnog okvira.
Premještanje grede u okviru odobrene konfiguracije razlikuje se od uklanjanja, bušenja, rezanja, premještanja ili zamjene strukturnog učvršćenja.
Kada je skladištu potrebna značajna modifikacija regala, kompletnu konfiguraciju treba pregledati prije početka rada.
Uobičajene greške pri učvršćivanju paletnih regala
Uklanjanje učvršćenja za dodatni razmak
Uklanjanje podupirača radi stvaranja većeg prostora za proizvod ili viljuškara može promijeniti strukturnu konfiguraciju okvira.
Zamjena proteza improviziranim dijelom
Vizualno sličan čelični element nije nužno projektirana zamjena. Zamjenske komponente treba da budu kompatibilne sa sistemom stalka.
Ignoriranje savijenog učvršćenja
Savijeni aparatić ne treba automatski smatrati kozmetičkim oštećenjem. Njegovo stanje treba procijeniti prije nego što stalak nastavi u normalnom radu.
Bušenje novih rupa u uspravnim komponentama
Neodobreno bušenje može promijeniti prvobitnu strukturnu konfiguraciju i ne bi se trebalo izvoditi bez tehničkog odobrenja.
Miješanje komponenti iz različitih rack sistema
Komponente koje izgledaju slično mogu imati različite dimenzije, metode povezivanja ili strukturalne zahtjeve. Komponente stalka treba da budu kompatibilne sa originalnim sistemom.
Kontrolna lista za učvršćivanje uspravnog okvira
- Potvrdite da uspravni okvir odgovara odobrenom dizajnu stalka.
- Provjerite jesu li horizontalni i dijagonalni nosači postavljeni na predviđene položaje.
- Potražite savijene, napuknute, nedostajuće ili oštećene proteze.
- Provjerite vidljivi spojni hardver na oštećenje ili nedostajuće komponente.
- Pregledajte okvir da li ima znakova udara viljuškara.
- Ne uklanjajte strukturne utege bez tehničkog odobrenja.
- Nemojte bušiti ili seći uspravne komponente okvira bez tehničkog pregleda.
- Koristite kompatibilne zamjenske komponente kada su potrebne popravke.
- Pregledajte glavne modifikacije stalka prije implementacije.
- Čuvajte evidenciju o instalaciji i inspekciji za sistem regala.
Često postavljana pitanja o učvršćenju uspravnog okvira za palete
Koja je svrha uspravnog učvršćenja paletnih regala?
Uspravni nosači spajaju vertikalne stupove i čine dio konstrukcijskog okvira. Pomaže u održavanju dizajnirane geometrije okvira i doprinosi ukupnoj krutosti i stabilnosti sklopa stalka.
Koja je razlika između horizontalnog i dijagonalnog učvršćenja?
Horizontalne zatege povezuju uspravne stubove horizontalno, dok dijagonalne kosine povezuju različite tačke stubova dijagonalno. Oba mogu činiti dio projektirane konfiguracije uspravnog okvira.
Mogu li ukloniti nosač paletnog stalka ako ometa proizvod?
Nijedan strukturalni podupirač ne treba ukloniti jednostavno da bi se stvorio dodatni prostor za skladištenje. Predloženu promjenu prvo treba pregledati proizvođač stalka ili kvalifikovani inženjer.
Može li se oštećena uspravna proteza ispraviti?
Osoblje skladišta ne bi trebalo da pretpostavlja da se oštećeni strukturalni podupirač može bezbedno ispraviti. Komponentu treba procijeniti i popraviti ili zamijeniti u skladu s odgovarajućim tehničkim zahtjevima.
Određuje li uspravno utezanje cjelokupni kapacitet stalka?
Ne. Performanse stalka zavise od kompletne konfiguracije strukture, uključujući uspravne okvire, grede, veze, dimenzije, sidrenje, uslove opterećenja i druge relevantne komponente.
Napravite pravilno konfiguriran okvir za palete
Uspravni nosač okvira je relativno mali dio sistema paletnih regala, ali je važan dio cjelokupne strukture okvira. Horizontalni i dijagonalni nosači povezuju uspravne stupove i pomažu u održavanju predviđene konfiguracije stalka.
Iz tog razloga, učvršćivanje treba instalirati, pregledati, popraviti i modificirati kao dio kompletnog sistema regala, a ne tretirati ga kao samostalnu dodatnu opremu.
JINHUI Rack pruža sisteme paletnih regala dizajnirane u skladu sa dimenzijama skladišta, zahtevima paleta, uslovima utovara, operacijama viljuškara i zahtevima projekta.
